IP防护等级测试
亿博第三方检测机构，具有第三方公正地位的独立检验机构, 已有超过十年的检测认证经验, 拥有资深的工程师队伍，专业的技术团队，服务热线：138-2432-8299

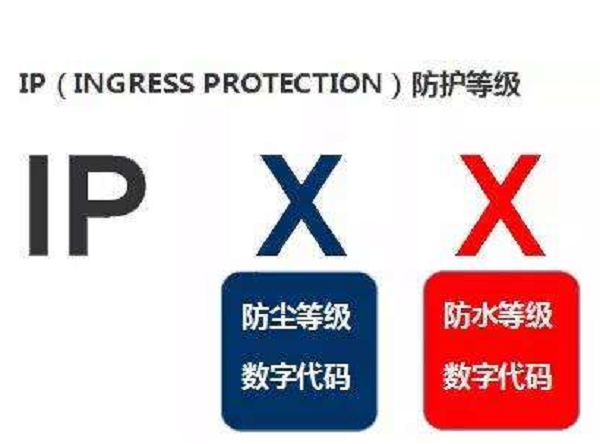

IP防护等级是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
表一：防尘等级说明
IP防护等级测试，IP防护等级检测
IP防护等级测试，IP防护等级检测
|
数字
|
防护范围
|
说明
|
|
0
|
无防护
|
对外界的人或物无特殊的防护
|
|
1
|
防止直径大于50mm的固体外物侵入
|
防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入
|
|
2
|
防止直径大于12mm的固体外物侵入
|
防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入
|
|
3
|
防止大于直径2.5mm的固体外物侵入
|
防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
|
|
4
|
防止大于直径1.0mm的固体外物侵入
|
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
|
|
5
|
防止外物及灰尘
|
完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作
|
|
6
|
防止外物及灰尘
|
完全防止外物及灰尘侵入
|
表二：防水等级说明 IP防护登记认证，IP防护等级证书
|
数字
|
防护范围
|
说明
|
|
0
|
无防护
|
对水或湿气无特殊的防护
|
|
1
|
防止水滴侵入
|
垂直落下的水滴（如凝结水）不会对电器造成损坏
|
|
2
|
倾斜15度时，仍可防止水滴侵入
|
当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
|
|
3
|
防止喷洒的水侵入
|
防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
|
|
4
|
防止飞溅的水侵入
|
防止各个方向飞溅而来的水侵入电器而造成损坏
|
|
5
|
防止喷射的水侵入
|
防止来自各个方向飞由喷嘴射出的水侵入电器而造成损坏
|
|
6
|
防止大浪侵入
|
装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏
|
|
7
|
防止浸水时水的侵入
|
电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏
|
|
8
|
防止沉没时水的侵入
|
电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏
|
IP防水试验说明
IPXX等级中关于防水实验的规定。
（1）IPX 1
方法名称：垂直滴水试验
试验设备：滴水试验装置
试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品
台上，样品顶部至滴水口的距离不大于 200mm
试验条件：滴水量为 10.05 mm/min
持续时间：10 min
（2）IPX 2
方法名称：倾斜 15°滴水试验
试验设备：滴水试验装置
试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm 。
每试验完一个面后，换另一个面，共四次。
试验条件： 滴水量为 30.5 mm/min
持续时间： 4×2.5 min（ 共10 min ）
（3）IPX 3
方法名称：淋水试验
试验方法：
a。 摆管式淋水试验
试验设备：摆管式淋水溅水试验装置
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，
使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为 0.07 L/min ，淋水时，摆管中点两边各
60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动
60°，共 120°。每次摆动( 2×120°) 约 4s
试验时间：连续淋水 10 min
b。 喷头式淋水试验
试验设备：手持式淋水溅水试验装置
试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间
试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，最少 5 min
（4）IPX 4
方法名称：溅水试验
试验方法：
a．摆管式溅水试验
试验设备和试样放置：与上述 IPX 3 之 a 款均相同；
试验条件: 除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各 90°弧
段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°，
共约 360°。每次摆动 ( 2×360°) 约 12s
试验时间： 与上述 IPX 3 之 a 款均相同 ( 即10 min )。
b．喷头式溅水试验
试验设备和试样放置：与上述 IPX 3 之 b 款均相同；
试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同；
试验时间：与上述 IPX 3 之 b 款均相同，即按被检样品外壳表面积计算，每平方米为 1 min
(不包括安装面积) 最少 5min
（5）IPX 5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为 6.3mm
试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12.5 L/min ( 750 L/h )
试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 3 min
（6）IPX 6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为 12.5 mm
试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 100 L/min ( 6000 L/h )
试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最少 3 min
（7）IPX 7
方法名称：短时浸水试验
试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少
为 1m 。试样顶部到水面距离至少为 0.15m
试验时间: 30 min
（8）IPX 8
方法名称: 持续潜水试验；
试验设备,试验条件和试验时间: 由供需（买卖）双方商定，其严酷程度应比 IPX 7 高。
注意：另外,许多户外用电子产品也在强调漂浮能力。
