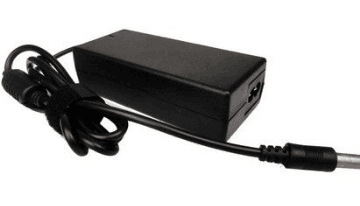

电源适配器的测试项目和基本参数设定

      电源适配器的基本参数项目包括电源适配器承受负载影响输出电压参数,输入市电电压影响电源适配器输出电压参数,电源适配器纹波电压,电源适配器耐电压,电源适配器纹波噪声,电源适配器漏电流,电源适配器温度测试,电源适配器输入电压调节率,负载调节率以及线材测试等项目.

　　电源适配器承受负载影响输出电压参数

　　负载调整率或称电流调整率:在额定市电电网电压下,电源适配器承受负载电流从零变化到最大时,电源适配器输出电压的最大相对变化量,常用百分数表示,有时也用绝对变化量表示.

　　输出电阻或称等效内阻或厂下,由于电源适配器承受负载电流变化△IL引起输出电压变化△Uo,则输出电阻为Ro=|△Uo/△IL| 欧.

　　输入市电电压影响电源适配器输出电压参数

　　绝对稳压系数:表示电源适配器承受负载不变的情况下,电源适配器输出直流变化量△U0与输入电网变化量△Ui之比.公式为:K=△U0/△Ui.

　　相对稳压系数:表示电源适配器承受负载不变的情况下,电源适配器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比.公式为S=△Uo/Uo / △Ui/Ui

　　输入调整率:它表示输入市电电网电压由额定电压值变化+-10%时,电源适配器输出电压的相对变化量,有时也以绝对值表示.

　　电压稳定度:电源适配器承受负载电流保持为额定范围内的任何值,输入市电电网电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo(百分值),称为电源适配器的电压稳定度.

　　电源适配器纹波电压

　　纹波电压:是指电源适配器输出电压中50赫或100赫的交流分量,通常用有效值或峰值表示.经过电源稳压电路稳压作用,可以使整流滤波后的纹波电压大大降低,降低的倍数反比于稳压系数S.测量电源纹波可以先用示波器将整个波形捕获,然后将关心的纹波部分放大来观察和测量自动测量或光标测量均可,同时还要利用示波器的FFT功能从频域进行分析.

　　最大纹波电压:在电源适配器额定输出电压和负载电流下,电源适配器输出电压的纹波(包括噪声)的绝对值的大小,通常以峰峰值或有效值表示.

　　纹波系数Y(%):电源适配器承受的额定负载电流下,电源适配器输出纹波电压的有效值Urms与输出直流电压Uo之比,公式为:y=Umrs/Uo x100%

　　纹波电压抑制比:在规定的纹波频率下,电源适配器输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比,纹波电压抑制比=Ui~/Uo~ .

　　噪声不同于纹波.纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分.用峰-峰peak to peak值表示,一般在输出电压的0.5%以下,噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰-峰peak to peak值表示,一般在输出电压的1%左右.纹波噪声是二者的合成,用峰-峰peak to peak值表示,一般在输出电压的2%以下.

　　电源适配器耐电压

　　它是指于指定的端子间,例如:I/P-O/P,I/P-FG,O/P-FG间,可耐交流之有效值,漏电流一般可容许10毫安,时间1分钟.测试条件:Ta:25摄氏度;RH:室内湿度.耐压测试主要为防止电气破坏,经由输入串入之高压,影响使用者安全.测试时电压必须由0V开始调升,并于1分钟内调至最高点.放电时必须注意测试器之Timer设定,于OFF前将电压调回0V.安规认证测试时,变压器需另行加测,室内,温度25摄氏度,RH:95,48HR,后测 试变压器初/次级与初级/CORE.一般生产线首件100PCS测试时间为一分钟,如果100PCS测试没有发现不良即可批量生产,批量生产前100PCS也按照首件测试标准测试,如依然无不良即可按照测试 时间为5-10秒钟进行生产测试.

　　电源适配器纹波噪声

　　它是电源适配器直流输出电压上重叠之交流电压成份最大值(P-P)或有效值.测试条件:I/P: Nominal,O/P:Full Load,Ta:25℃,示波器之GND线愈短愈好,测试线得远离PUS.使用1:1之 Probe.Scope之BW一般设定于20MHz,但是对于目前的网络产品测试纹波噪声最好将BW设为最大.Noise与使用仪器,环境差异极大,因此测试必须表明测试地点.测试纹波噪声以不超过原规格值 +1%Vo.

　　电源适配器漏电流

　　它是指输入一机壳间流通之电流(机壳必须为接大地时).测试条件:I/P:Vin max.×1.06(TUV)/60Hz,Vin max.(UL1012)/60Hz,O/P:No Load/Full Load,Ta:25 ℃,L,N均需测.UL1012 R值为1K5.TUV R值为2K/0。15uF.漏电流规格TUV：3.5mA,UL1012:5mA.

　　电源适配器温度测试

　　温度测试指PSU于正常工作下,其零件或Case温度不得超出其材质规格或规格定值.测试条件:I/P:Nominal,O/P:Full Load,Ta:25℃,测试方法:将Thermo Coupler(TYPE K)稳固的固定于量测的物体上(速干、Tape或焊接方式).Thermo Coupler于末端绞三圈后焊成一球状测试.一般用点温计测量.测试零件:热源及易受热源影响部分输入端子,Fuse,输入电容,输入电感,滤波电容,桥整,热敏,突波吸收器,输出电容,输出电容,输出电感,变压器,铁芯,绕线,散热片,大功率半导体,Case,热源零件下之P.C.B.…….零件温度限制:零件上有标示温度者,以标示之温度为基准.其他未标示温度之零件,温度不超过P.C.B.之耐温.电感显示个别申请安规者,温升限制65℃Max(UL1012),75℃ Max(TUV).

　　电源适配器输入电压调节率

　　输入电压在额定范围内变化时,输出电压之变化率.Vnor:输入电压为常态值,输出为满载时之输出电压.Vmax:输入电压变化时之最高输出电压.Vmin:输入电压变化时之最低输出电压.测试条件:I/P：Min./Nominal/Max,O/P:Full Load,Ta:25℃,Line Regulation 亦可直接Vmax-Vnor与Vmin-Vnor之±最大,值以mV表示,再配合Tolerance%表示.

　　负载调节率

　　输出电流于额定范围内变化(静态)时,输出电压之变化率.VmilL:最小负载时之输出电压,VfL:满载时之输出电压,Vcent:半载时之输出电压,测试条件:I/P：Nominal,O/P:Min./Half/Full Load,Ta:25℃,Load Regulation亦可直接Vmin.L-Vcent与Vcent-Vmax.之±最大值以mV表示,再配合Tolerance%表示.

　　除此之外还有比如USB受力测试(一般为USB供应商提供测试报告并进行来料检测),线材基本测试(一般为线材供应商提供测试报告并进行来料检测),还有外壳防火级别测试(一般为外壳供应商提供测试报告并进行来料检测),外壳插脚规范标准测试(一般为外壳供应商提供测试报告并进行来料检测)等居多项目.
